Transmisor de VHF casi terminado

El transmisor de VHF ya esta casi terminado. Todavia queda por hacer el frente del equipo y la parte del receptor. Este estra formado por un sintonizador UV936 con una salida de FI de 45.75MHz la cual sera tomada por un TDA7000. El circuito esta publicado en muchas paginas de internet, yo lo voy a armar con algunas modificaciones. Espero tener buenos resultados.

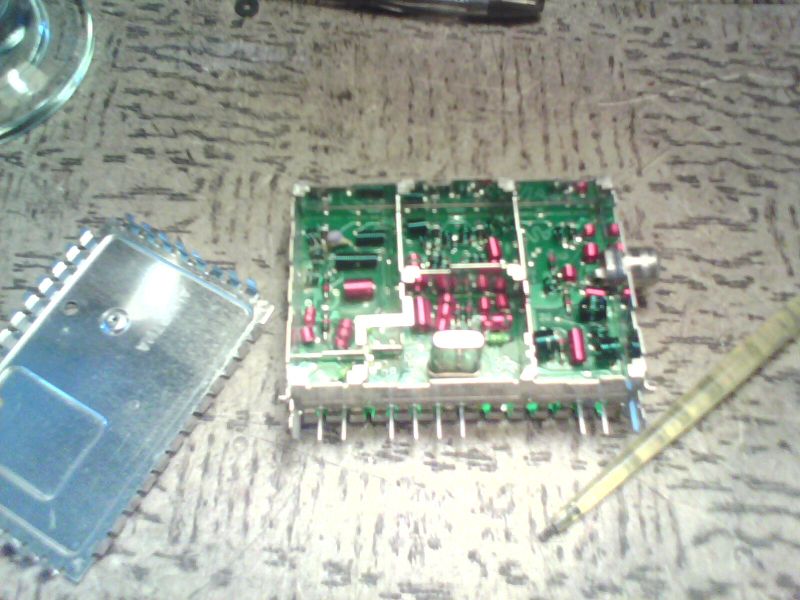

Foto del sintonizador.

Ya hice algunas pruebas de Tx en 146.290MHz con exito, monitoreandome con mi ICOM IC-28H. A pesar de su aspecto ya se puede salir al aire con transmision de voz. Tiene mucho menos ruido que mi transmisor anterior.

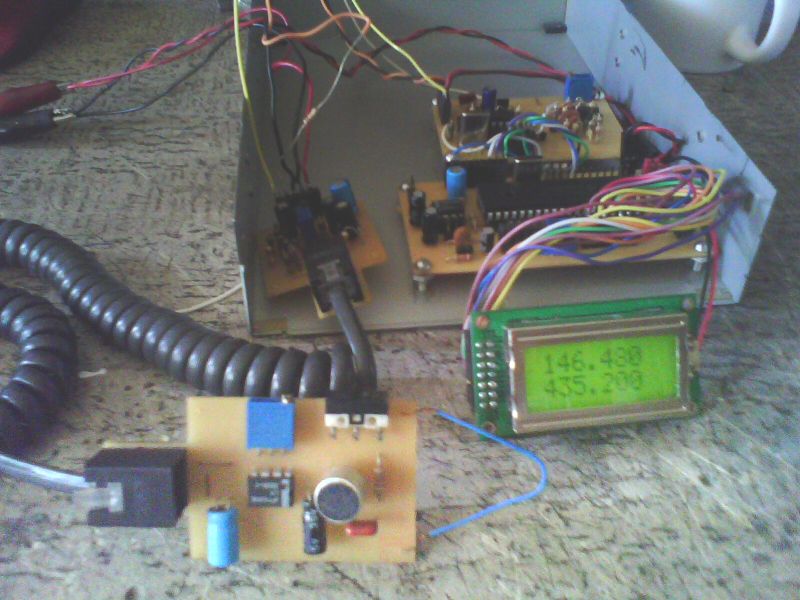

En la foto se puede ver. El microfono con su preamplificador, un amplificador con AGC para modular el oscilador, el oscilador controlado por PLL (el circuito del fondo) y el PIC de control que maneja la logica del equipo (placa delantera a la que se conecta el display).

Perdon por la calidad de las fotos, es que estan sacadas con un celular. La camara digital esta sin baterias por el momento.
